彩色濾光片色度檢查 小型高精細顯微分光測定裝置 TLCF-110-SF

產品資訊

產品特色

彩色濾光片檢測陣容中加入新機型
　　
桌上型彩色濾光片檢測設備LCF-6000進化至TLCF-110-SF
對應微小畫素檢測功能可使用最小Spot size φ2um
最適用於智慧型面板高穿透彩色光阻濾光片的檢測

值得信頼的技術

• 長年深耕台灣、LCF系列的業界銷售實績超過200餘台。輕鬆量測微小畫素、減少人為誤差
• Auto Focus 全自動對焦量測功能：即使彩色光阻面內塗佈均勻性有差異也能精確對焦
• Auto Alignment 全自動對位功能：不需手動執行量測位置的對位、系統自動執行 RGB 各 Dot 中心位置的高精度對位與量測
• 採用光譜儀MCPD-9800：提供產品高信賴度的量測方案。大幅減少量測時所需的曝光時間

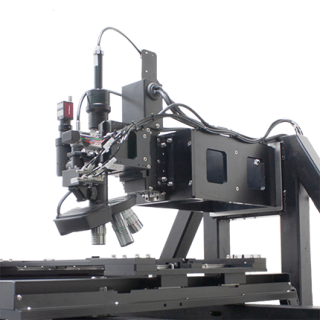

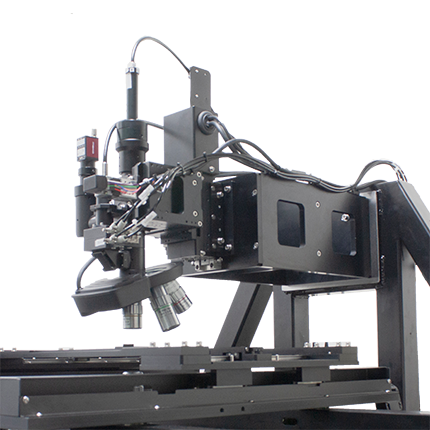

• LCF系列均使用長動作距離顯微鏡、可有效減少產線與實驗室間的機差問題
• 使用標準配備之畫素對位用CCD camera、可同時進行圖像解析與儲存量測數值

　

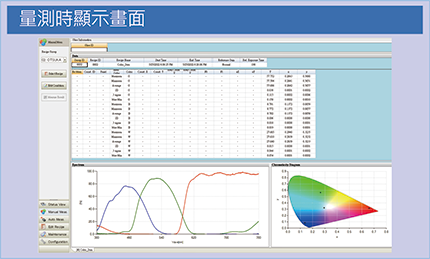

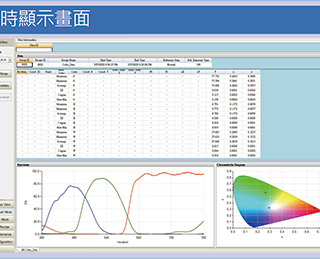

　　　　　　　　量測時顯示畫面　　　　　　　　　　　　　　Auto Alignment功能　　　　　　　　　 量測點圖像的解析與保存



智慧型面板彩色濾光片對應技術

• Spot size φ2um & φ10um (option)相互切換：φ2um對應微小畫素可增加信賴性和φ10um對應TV畫素可節省Tact time
• 氣墊式避震設計、避免環境震動源影響量測值
• 搭配暗室環境可滿足OD5以上的高OD量測需求

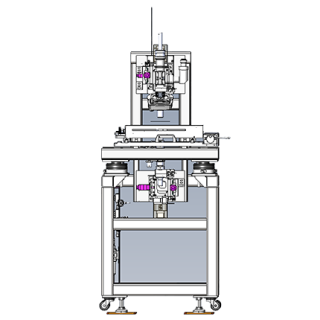

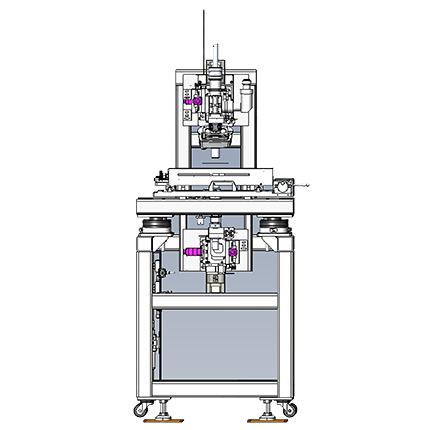

• 小型TLCF-110-SF (X-Y平台：自動) 體積小利於空間規劃。落地式設備、可輕鬆移動便於設置

　
　　　　使用長動作距離顯微鏡　　　　　　氣墊式避震設計　　　　　　　　Spot size 相互切換　　　　　　小型TLCF X-Y平台

　
　　　　　　　　　　　　　　　　採用光譜儀MCPD-9800


量測項目

• 物體色量測法：色度（XＹZ, ｘy, Lab, L*a*b*, u’v’, u*v*）、色差（⊿Ｅ*ａｂ, ⊿Ｅ*ｕｖ）、指定波長的穿透率・指定穿透率的波長檢出
• Option：　　　光學濃度量測、反射率量測、膜厚量測

　　　　　　


應用範圍

因AI、5G、IoT而造就出對智慧面板量測
　

規格樣式

標準仕様

量測Mode	穿透型CF
量測基板尺寸、  X-Y平台	20 x 20 mm - 300 x 300 mm、自動X-Y平台
色度解析法	物體色量測法
量測口徑 (Spot size)	φ2um・ φ10um(option)
檢出器	分光光譜儀MCPD-9800
光　源	Halogen
評價項目	色度（XＹZ, ｘy, Lab, L*a*b*, u’v’, u*v*） 色差（⊿Ｅ*ａｂ, ⊿Ｅ*ｕｖ） 指定波長的穿透率・指定穿透率的波長檢出 量測項目的判定OK/GY/NG
量測部架台外形尺寸	1260(W) x 1140(D) x 1900(H) mm

Option

X-Y平台	自動X-Y平台
量測基板寸法	請來電洽詢
量測項目・光學濃度量測	檢出器:光電子增倍管  Spot size(φ20um、φ2mm)  量測範囲OD1 - OD6（比視感度）
量測項目・反射率量測	最大最小反射率波長、指定反射率或波長的量測值
量測項目・膜厚量測	反射分光法的光干渉法、量測範囲 65nm～45μm、Spot size(min.φ10um)






量測範例

對應各種彩色濾光片類型的量測解析軟體演算法 針對量測Recipe和量測項目、操作員可自行選擇來做量測動作

• 量測解析軟體演算法

　

• 量測項目設定

　

• 量測值判定設定
