RETS-100nx

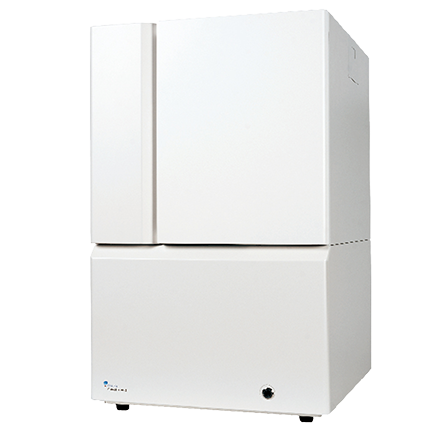

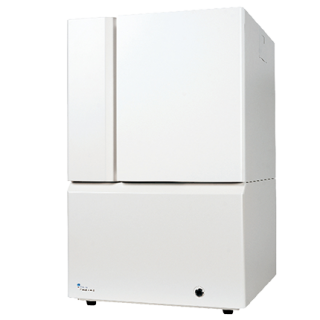

相位差檢測設備RETS-100nx
兼具廣泛用途與高精度、所有光學機能膜材皆可對應
薄膜、光學材料:
Retardation(波長分散)、遲相軸、Rth(＊1)、3維折射率(＊1) 等
偏光板:
吸収軸、偏光度、消光比、各種色度、各種穿透率 等
液晶Cell:
Cell Gap、Pre-tilt角(＊1)、Twist角、配向角等
＊1：需要傾斜旋轉量測台。(選購品)
薄膜、光學材料:
Retardation(波長分散)、遲相軸、Rth(＊1)、3維折射率(＊1) 等
偏光板:
吸収軸、偏光度、消光比、各種色度、各種穿透率 等
液晶Cell:
Cell Gap、Pre-tilt角(＊1)、Twist角、配向角等
＊1：需要傾斜旋轉量測台。(選購品)
量測項目
- Retardation(波長分散)
- 3維折射率
- Rth
- 遲相軸
- 偏光度、吸収軸、消光比
- 配向角
- Twist角
- Pre-tilt角
- Cell Gap
產品資訊
相位差檢測設備RETS-100nx產品特色 |
■ 高精度
■支援各量測範圍 Retardation : 0 ～ 60000nm
超高相位差量測 -可高速・高精度量測超複曲折膜-
■ 高相位差
多層量測 -無須剝離、以非破壞式量測各種光學機能膜材的積層狀態
軸角度補償功能 -樣品設置有誤差也可輕鬆完成再現性量測-
■ 樣品重製10次,對角度補償有無的結果比較
【 樣品：相位差膜R85 】
簡單易懂的軟體 -量測時間及解析時間大幅縮短。操作性大幅UP-
規格樣式
| RETS-100nx | |
|---|---|
| Retardation 量測範圍 |
0 ~ 60,000nm |
| Retardation 可反覆操作 |
3σ≦0.08nm(水晶波長板 約600nm) |
| Cell Gap 量測範圍 |
0 ~ 600μm(當Δn=0.1時) |
| Cell Gap 可反覆操作 |
3σ≦0.005μm(當Cell Gap約3μｍ、Δｎ＝0.1時) |
| 軸檢出 可反覆操作 |
3σ≦0.005μm(當Cell Gap約3μｍ、Δｎ＝0.1時) |
| 量測波長範圍 | 400 ~ 800nm(有其他選擇) |
| 探測器 | 多通道分光光譜儀 |
| 量測外徑 | φ2 or φ5㎜(標準規格) |
| 光源 | 100W 鹵素燈 |
| 數據處理部 | 個人電腦、伺服器 |
| 量測台尺寸 標準 |
100mm × 100mm(固定量測台) |
| 設備尺寸 | W480 × D520 × H765mm |
| 選購品 | ‧超高Retardation量測 ‧多層量測 ‧軸角度補償功能 ‧XY量測台(自動・手動) ‧傾斜旋轉量測台(自動・手動) |
光學系統（量測台）
| 提供最佳的光學量測台系列 |

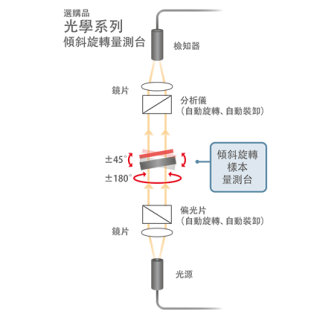

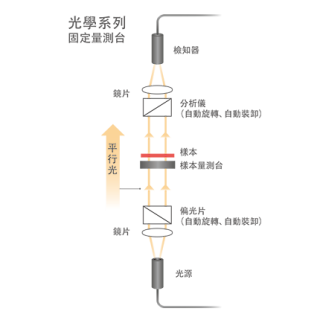

固定量測台 傾斜旋轉量測台（自動・手動） XY量測台（自動・手動）
