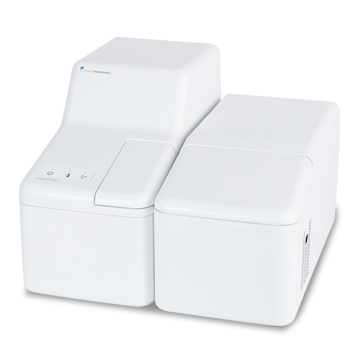

多檢體奈米粒徑量測自動進樣系統nanoSAQLA+AS50

產品特色

量測原理

粒徑量測原理:動態光散射(光子相關法)

動態光散射(DLS)原理概要說明

溶液中的粒子會依據粒徑大小產生不同程度的布朗運動。小粒子的布朗運動較快，大粒子則反之。
當光照射在這些粒子上會產生散射光，小粒子的散射光強會劇烈變動，大粒子則會緩慢變化。
利用這些變化波動，可量測溶液中粒子的大小。

動態光散射光子相關計種類與ISO方法

上面提到動態光散射是利用光強度的變化量來進行量測，具體的作法如下所示。

機台會將因為布朗運動產生的散射強度變化，轉換為自相關函數，之後再轉換成粒徑分佈。
此方法符合ISO 22412:2017(早期為ISO13321:1996 以及 ISO 22412:2008，後來兩種ISO方法合併為ISO22412:2017)。
光子相關計還分為線性以及Log兩種，早期機台以線性相關為主，後續機台皆陸續轉換成Log相關。採用Log相關可使自相關函數的數據處理範圍更寬，可以較好量測到大粒子(微米以上的粒徑)。


動態光散射與其他粒徑分析方法比較

DLS方法主要應用粒徑範圍為奈米等級~跨到一些微米等級的粒徑分析，量測簡便快速。
更多與其他方法比較可以參考本站文章。
📖粒徑分析基本觀念，現行6種粒徑量測原理及方法完整說明→


動態光散射的粒徑分析結果

使用動態光散射後，會得到許多描述該結果的平均粒徑、粒徑分佈、D50...等等結果，每一種結果都有自己代表的意思。
如何看懂一份動態光散射量測結果報告，詳細看法可參考本站文章。
📖粒徑分佈圖怎麼看？完整解讀定義與曲線，明白技術運用在哪裡！→

規格樣式

	多檢體奈米粒徑量測系統 nanoSAQLA
量測原理	動態光散射法(DLS)
光源	高輸出半導體雷測
檢出器	高感度APD
自動進樣系統	對應最多5支樣品自動量測
粒徑範圍	粒徑顯示範圍:0.1nm~1mm 信賴保證範圍:0.6nm~10μm
濃度範圍	0.00001 ~ 40%
溫控範圍	0 ~ 90℃ *（具備梯度功能）*若使用拋棄式容器為 0 ~ 40℃
尺寸	240 (W) × 480 (D) × 375 (H) MM
重量	約 18 KG
ISO	符合 ISO 22412:2017
軟體功能	平均粒徑解析 (CUMMULANT) 粒度分布解析 (MARQUARDT / NNLS / CONTIN / UNIMODAL) 粒度分布重疊 逆相關函數 & 殘差圖表 粒徑監控功能 粒徑顯示範圍 (0.1 ~ 10^6 NM)

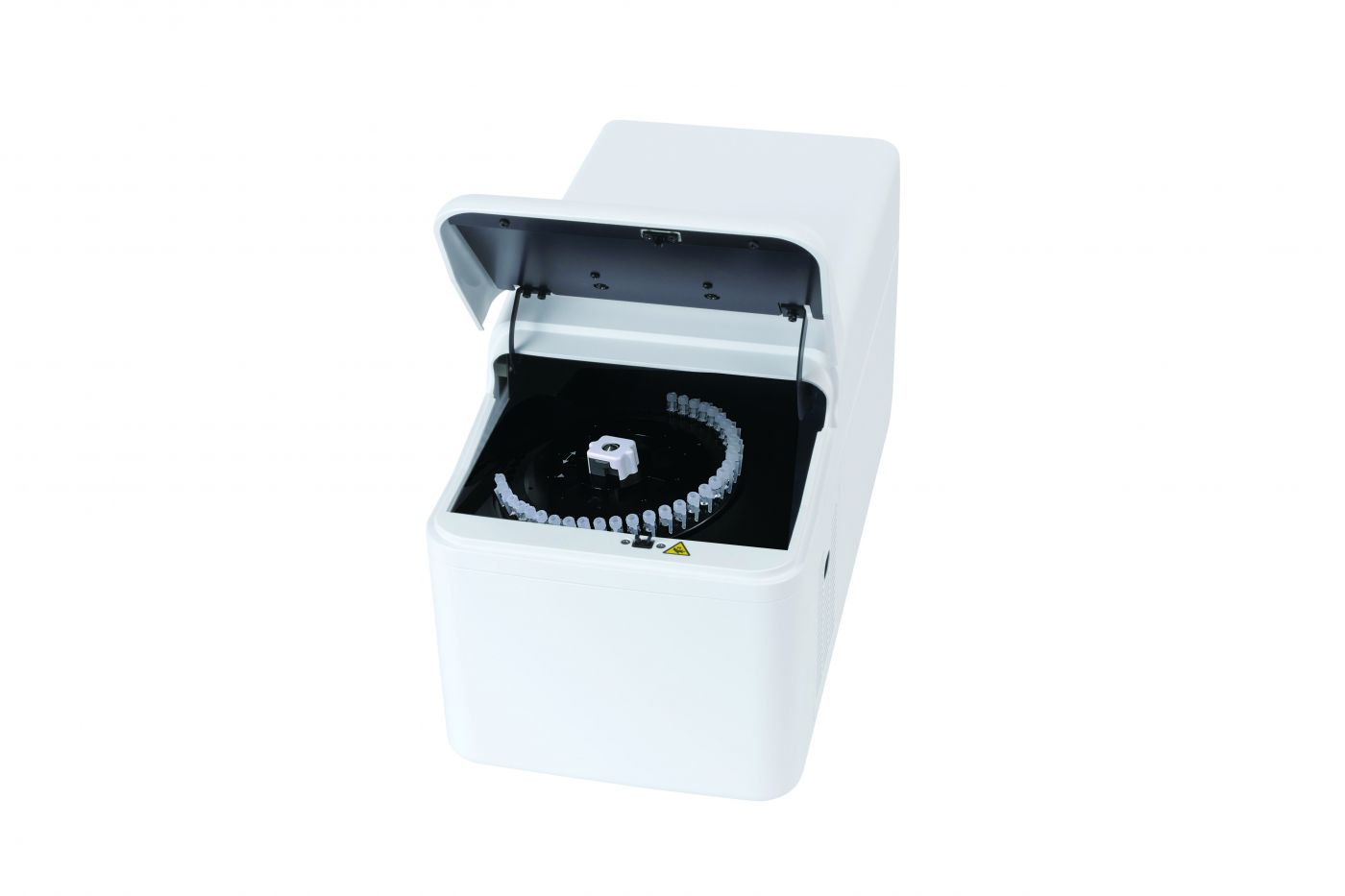

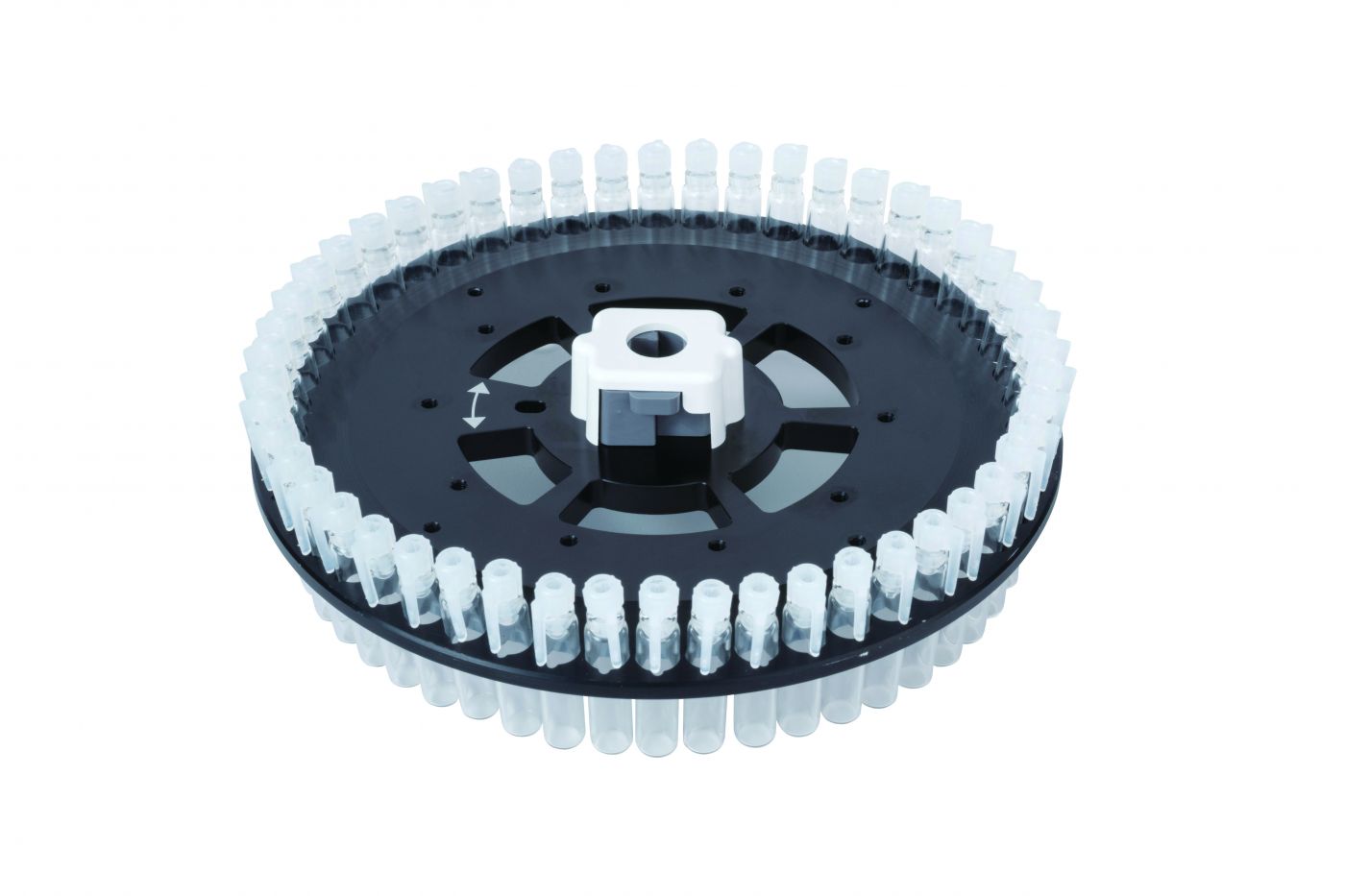

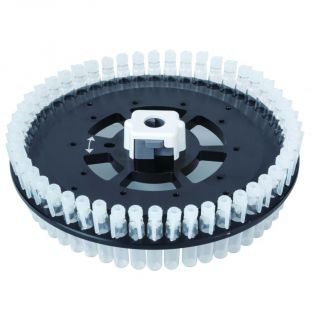

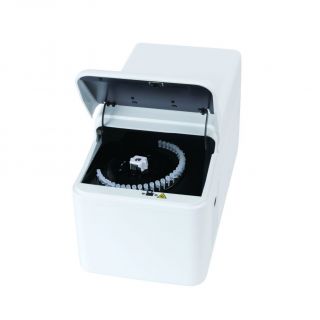

	自動進樣系統 AS50
粒徑範圍	3nm ~ 10μm
濃度範圍	0.001 ~ 40%
溫度範圍	15 ~ 40℃
連續測定	最多50檢體
樣品容量	0.4 ~ 0.6ml
尺寸	W240 × D480 × H275 mm （nanoSAQLA+AS50：W480 × D480 × H375 mm）
重量	12kg （nanoSAQLA+AS50：30kg）

量測範例

• 0.6nm 硫胺素 & 10μm乳膠標準粒子粒徑



• 印表機墨水原液粒徑量測




• 不同溶劑的5連樣品量測
