AL-1000

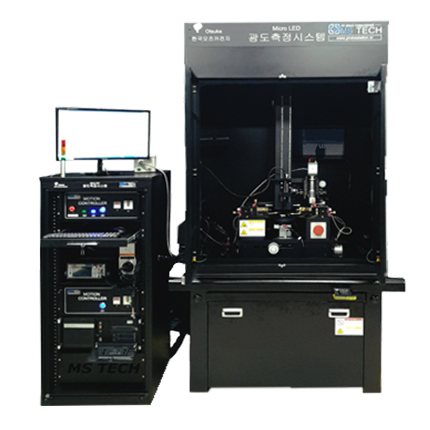

micro LED光度量測系統 AL-1000
對應CIE-127 condition B(100mm)量測條件
搭配探針式電極
最低亮度1ucd值量測(WD=20mm)
內建CCD, 量測點位採雷射對位
量測範圍
A. 光度(cd)測定範囲 : 1[ucd]-500[cd]
B. 最小光度測定範囲 : 1ucd@WD20mm，5ucd@WD100mm，100ucd@500mm*1
C. 最大発光面的直径 : 100mm
D. 量測距離 : 20，100，500mm
搭配探針式電極
最低亮度1ucd值量測(WD=20mm)
內建CCD, 量測點位採雷射對位
量測範圍
A. 光度(cd)測定範囲 : 1[ucd]-500[cd]
B. 最小光度測定範囲 : 1ucd@WD20mm，5ucd@WD100mm，100ucd@500mm*1
C. 最大発光面的直径 : 100mm
D. 量測距離 : 20，100，500mm
量測項目
- Micro-LED chip 光學特性; 光度(cd) , CIE X，Y，Z , etc.
- Micro-LED Chip 電氣特性
規格樣式
| 型式 | MicroLed chip 光度量測系統 |
|---|---|
| 測定治具 | 光學套筒 |
| 給電方式 | Probe Needle Station |
| 感光元件 | CCD AREA SENSOR 512CH，TE-cooled |
| 精度 | A. 光度(cd) : ±4% ; B. 波長 : ±0.5nm ; C. 色度(x,y) : ±0.002 |
| 再現性 | A. 光度(cd) : ±2% ; B. 色度(x,y) : ±0.002 |
| 感度 | 光度(cd)測定範囲 : 1[ucd]-500[cd] 最小光度 : 1ucd@WD20mm，5ucd@WD100mm，100ucd@500mm*1 最大発光面的直径 : 100mm 量測距離 : 20，00，500mm |
| 電源 | Keithley 2450 |
| 量測項目 | ●電氣特性 (1) DC順方向電圧(VF，V) ; (2) DC順方向電流(IF，A) ●光學特性 (1) 光度(cd) ; (2) CIE X，Y，Z ; (3) CIE x，y，z ; (4) CIE u，v ; (5) CIE u’，v’ ; (6) WP ;(7) WPV ; (8) WD ; (9) FWHM ; (10) CP ; (11) CCT ; (12) Duv，CRI Ra |
產品特色
對應CIE-127 condition B(100mm)量測條件搭配探針式電極
最低亮度1ucd值量測(WD=20mm)
內建CCD, 量測點位採雷射對位
量測範圍
A. 光度(cd)測定範囲 : 1[ucd]-500[cd]B. 最小光度測定範囲 : 1ucd@WD20mm，5ucd@WD100mm，100ucd@500mm*1
C. 最大発光面的直径 : 100mm
D. 量測距離 : 20，100，500mm
軟體畫面
系統架構圖
Application
產業應用
